Produktdetails: Lagermatten und HS-Matten

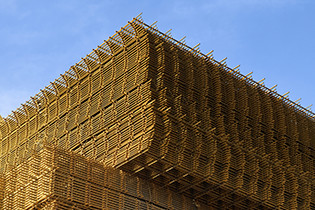

Lagermatten sind standardisierte Betonstahlmatten mit festgelegtem Aufbau aus gerippten Stäben mit Nenndurchmesser 6 bis 10 mm: Matte B500A normalduktil liefern wir direkt ab Lager, B500B hochduktil auf Anfrage. Typen: Q-Matten mit quadratischem Raster, R-Matten mit rechteckigem Raster und HS-Matten für Anschlüsse und Eckverbindungen.
zurückAuf einen Blick
Lieferzeit B500A:
2 bis 3 Tage: ab Lager oder aus laufender Prodution
Lieferzeit B500B:
bitte anfragen
Duktilität:
B500A: normalduktil, vorrätig
B500B: hochduktil, bitte anfragen
Oberfläche:
gerippt
Produkte-Info
| Typ | Bezeichnung | Abmessung in Metern | Gewicht | Maschenweite | Bearbeitungs-möglichkeit |
| Q188A/B | Lagermatte | 6 m x 2,30 m | 41,70 kg | 15 x 15 cm | Biegen nach Kundenwunsch |
| Q257A/B | Lagermatte | 6 m x 2,30 m | 56,80 kg | 15 x 15 cm | Biegen nach Kundenwunsch |
| Q335A/B | Lagermatte | 6 m x 2,30 m | 74,30 kg | 15 x 15 cm | Biegen nach Kundenwunsch |
| Q424A/B | Lagermatte | 6 m x 2,30 m | 84,40 kg | 15 x 15 cm | Biegen nach Kundenwunsch |
| Q524A/B | Lagermatte | 6 m x 2,30 m | 100,90 kg | 15 x 15 cm | Biegen nach Kundenwunsch |
| Q636A/B | Lagermatte | 6 m x 2,35 m | 132,00 kg | 10 x 12,50 cm | Nur Schneiden möglich |
| R188A/B | Lagermatte | 6 m x 2,30 m | 33,60 kg | 15 x 25 cm | Biegen nach Kundenwunsch |
| R257A/B | Lagermatte | 6 m x 2,30 m | 41,20 kg | 15 x 25 cm | Biegen nach Kundenwunsch |
| R335A/B | Lagermatte | 6 m x 2,30 m | 50,20 kg | 15 x 25 cm | Biegen nach Kundenwunsch |
| R424A/B | Lagermatte | 6 m x 2,30 m | 67,20 kg | 15 x 25 cm | Biegen nach Kundenwunsch |
| R524A/B | Lagermatte | 6 m x 2,30 m | 75,70 kg | 15 x 25 cm | Biegen nach Kundenwunsch |
| HS 1 A/B | HS Matte | 5 m x 1,25 m | 18,31 kg | siehe Download | Biegen nach Kundenwunsch |
| HS 2 A/B | HS Matte | 5 m x 1,85 m | 22,84 kg | siehe Download | Biegen nach Kundenwunsch |
| HS 3 A/B | HS Matte | 5 m x 1,85 m | 40,64 kg | siehe Download | Biegen nach Kundenwunsch |
Mechanische Werte
| Duktilitäts-klasse | Streckgrenze | Zugfestigkeit | Verhältnis | Dehnung | ||
| Re (N/mm2) | Rm (N/mm2) | Rm / Re | A10 (%) | Agt (%) | ||
| B500A | ≥ 500 | ≥ 550 | ≥ 1,05 | ≥ 8 | ≥ 2,5 | |
| B500B | ≥ 500 | ≥ 550 | ≥ 1,08 | ≥ 8 | ≥ 5 | |
| Ø | 6 | 8 | 10 | 12 | ||
| fR-Werte | 0,039 | 0,045 | 0,052 | 0,056 | ||
Download (PDF)
Prospekt HS-Matten:
PDF Download (187 MB)
Prospekt Lagermatten:
PDF Download (495 KB)
Umrechung Stahl in Bügelmatten:
PDF Download (429 KB)
DIN 488 Lagermatten und HS-Matten
PDF Download ( 661 KB)
